- ERL100 eVision retract bow/stern thruster 24V
Bov- og hækthruster
ERL100 eVision retract bow/stern thruster 24V
100kg variable thrust
-
PRO - VARIABLE SPEED CONTROL
Et PRO™ thruster system giver dig mulighed for, udelukkende at bruge den nødvendige kraft for at fuldføre din manøvre. Den variable hastighedskontrol eliminere samtidig støjen væsentligt i forhold til on/off thrustere.
Med en dual installation (bov og hæk), får du også den praktiske hold-funktion, giver dig sæt og ret mulighed for selv at styre trykket fra thrusteren.
-
S-LINK™
S-Link™ er et CAN-baseret kontrol system som bruges til kommunikation mellem Sleipner produkter installeret i et fartøj.
- Kompakt og vandtæt stik
- Indtastet og farvekodet konnektorer for at sikre korrekt og nem installation
- Forskellige kabel længder, forlængere og T-konnektore gør systemet fleksibelt og nemt at installere
-
Q-PROP™
Q-Prop™ propellen er blevet målt til at reducere lyden med op til 75%. Den 5-bladede skew propel reducere lyd niveauet ved brug samt opretholde exceptional effektivitet. Nogle thruster modeller øger samtidig effekten.
- Den forventede lyd reduktion vil i gennemsnit være mellem 20-40%
- Upgrade kits er tilgængelige til de fleste Sleipner modeller
-
OVERHEAT PROTECTION
Automatisk kontrol for overophedning af indre komponenter. Hvis en for høj temperatur opdages, stopper produktet automatisk og forhindre overophedning.
-
SPLASH-PROOF
Dette produkt er udviklet til at blive installeret i omgivelser hvor der kan opstå fugt og let vandsprøjt.
-
GALVANIC SEPARATION
Nedsænkede dele som er udsat for havvand er galvanisk isoleret fra det ombordværende elektriske system, for at eliminere elektriske strømninger.
-
SEALED DRIVE LUBRICATION
Thrusterens gearleg er pre-filled for livsvarig smøring og forseglet ved brug af en langtidsholbar mekanisk pakning med keramisk og kulfiber overflade for ultimativ sikkerhed mod vandindtrængen.
-
FLEXIBLE COUPLING
Den fleksible kobling beskytter produktes drivaksel mod kompensationer for forskydning mellem drivstang fra motorenhed og gearleg.
-
TWIN PROPELLERS
En thruster med dobbelte propeller kan yde mere end enkelt propeller systemer i samme tunnelrørsdiameter. Vi bruger disse systemer i mellemklasse modellerne, hvor stort tryk er påkrævet i mindre tunneldiametre. På grund af det kompakte design og høje ydeevne, dobbelt propel thrustere, er blevet førstevalg af bådebyggere verden over.
-
DC
Drevet af jævnstrøm.
Varenummer: ERL100/185T-24V
ERL100 er en yderst effektiv, let og kompakt thruster, velegnet til både mellem 35-55 fod. Den integrerede inverter til trinløs hastighedskontrol gør installationen nem og hurtig.
ERL100 har den nye 6-fasede PMSM synkronmotor, der lavet specielt til brug af bovpropel og leverer ydeevne og driftstid, som aldrig før er set i en jævnstrøm (DC) thruster. ERL-enheden er kompakt med vinkelgear, hvilket gør den perfekt til både med begrænset højdeplads.
- Op til 50% lettere
- Kompakt design
- Brancheførende driftstid
- Aktiv luftkøling
Egenskaber
PRO - VARIABLE SPEED CONTROL
Et PRO™ thruster system giver dig mulighed for, udelukkende at bruge den nødvendige kraft for at fuldføre din manøvre. Den variable hastighedskontrol eliminere samtidig støjen væsentligt i forhold til on/off thrustere.
Med en dual installation (bov og hæk), får du også den praktiske hold-funktion, giver dig sæt og ret mulighed for selv at styre trykket fra thrusteren.
S-LINK™
S-Link™ er et CAN-baseret kontrol system som bruges til kommunikation mellem Sleipner produkter installeret i et fartøj.
- Kompakt og vandtæt stik
- Indtastet og farvekodet konnektorer for at sikre korrekt og nem installation
- Forskellige kabel længder, forlængere og T-konnektore gør systemet fleksibelt og nemt at installere
Q-PROP™
Q-Prop™ propellen er blevet målt til at reducere lyden med op til 75%. Den 5-bladede skew propel reducere lyd niveauet ved brug samt opretholde exceptional effektivitet. Nogle thruster modeller øger samtidig effekten.
- Den forventede lyd reduktion vil i gennemsnit være mellem 20-40%
- Upgrade kits er tilgængelige til de fleste Sleipner modeller
OVERHEAT PROTECTION
Automatisk kontrol for overophedning af indre komponenter. Hvis en for høj temperatur opdages, stopper produktet automatisk og forhindre overophedning.
SPLASH-PROOF
Dette produkt er udviklet til at blive installeret i omgivelser hvor der kan opstå fugt og let vandsprøjt.
GALVANIC SEPARATION
Nedsænkede dele som er udsat for havvand er galvanisk isoleret fra det ombordværende elektriske system, for at eliminere elektriske strømninger.
SEALED DRIVE LUBRICATION
Thrusterens gearleg er pre-filled for livsvarig smøring og forseglet ved brug af en langtidsholbar mekanisk pakning med keramisk og kulfiber overflade for ultimativ sikkerhed mod vandindtrængen.
FLEXIBLE COUPLING
Den fleksible kobling beskytter produktes drivaksel mod kompensationer for forskydning mellem drivstang fra motorenhed og gearleg.
TWIN PROPELLERS
En thruster med dobbelte propeller kan yde mere end enkelt propeller systemer i samme tunnelrørsdiameter. Vi bruger disse systemer i mellemklasse modellerne, hvor stort tryk er påkrævet i mindre tunneldiametre. På grund af det kompakte design og høje ydeevne, dobbelt propel thrustere, er blevet førstevalg af bådebyggere verden over.
DC
Drevet af jævnstrøm.
| Battery | Value |
|---|---|
| Operational Voltage | ["24", ""] |
| Cold Cranking Amps (CCA) | Value |
|---|---|
| Minimum battery CCA (DIN) | 300 |
| Minimum battery CCA (SAE) | 570 |
| Minimum battery CCA (EN) | 510 |
| Compliance | Value |
|---|---|
| UKCA | Ja |
| Current draw | Value |
|---|---|
| Standard current draw | 300A |
| Electrical Data Matrix | Value |
|---|---|
| Anbefalet sikring | ANL 250 |
| Ideal vessel integration | Value |
|---|---|
| Typical vessel class | Motorbåd, Sejlbåd |
| Typical vessel size | 12-17m / 35-55ft |
| Installation capability | Value |
|---|---|
| Stævnmontering | Ja |
| Agtermontering | Ja |
| Retract montering | Ja |
| Ekstern montering | Nej |
| Tunnel kapacitet | Nej |
| Motor | Value |
|---|---|
| Voltage electric motor | 24V DC |
| Effekt | 5.6kW / 7.6hp |

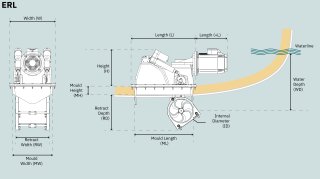

| Mål | Value |
|---|---|
| (H) Højde | 245mm / 9.6in |
| (+H) Ekstra højde | 94mm / 3.7in |
| (L) Længde | 563mm / 22in |
| (+L) Ekstra længde | 293mm / 11.5in |
| (W) Bredde | 359mm / 14.14in |
| (ID) Indv diameter | 185mm / 7.28in |
| (WD) Vanddybde | 185mm / 7.28in |
| (RD) Retract dybde | 275mm / 10.8in |
| (RW) Retract bredde | 195mm / 7.66in |
| (MW) Indstøbningsbredde | 265mm / 10.4in |
| (MH) Indstøbningshøjde | 62mm / 2.43in |
| Performance | Value |
|---|---|
| Items operating power source | Elektrisk |
| Product Features | Value |
|---|---|
| Intelligent Power Control | Nej |
| Q-Propeller | Ja |
| Single Propeller | Nej |
| Twin Propellers | Ja |
| Twin Counter Rotating Propellers | Nej |
| Gravity Feed Lubrication | Nej |
| Sealed Drive Lubrication | Ja |
| Galvanic Separation | Ja |
| IP - Ignition Protection | Nej |
| PRO - Variable Speed Control | Ja |
| S-Link | Ja |
| Analog | Nej |
| Splash-Proof | Ja |
| Flexible Coupling | Ja |
| Safe Start-Up | Nej |
| DC Electrical | Ja |
| Hold Thrust | Nej |
| Ceramic Seals | Ja |
| Patented Design | Nej |
| Intelligent Power Control Plus | Ja |
| Thrust ratings | Value |
|---|---|
| Trykkraft ved 24V | 100kg / 220lbs |
| Trykkraft ved 21V | 100kg / 220lbs |
| Vægt | Value |
|---|---|
| Weight* | 51.7kg / 114.0lbs |
| Net weight | 51.7kg / 114lbs |
-
User Manual, Retract E-Vision
User ManualEngelskpdf -
Video Sleipner Technical Replacing Drive Line Seal
Installation VideosEngelskmp4 -
Installation Manual, ERV (100)
Installation ManualEngelskpdf -
PDF.file ERL100/185T-24V - metadata
Technical drawingEngelskpdf -
STL.file ERL100/185T-24V open thruster - simplified 3D
CAD FileEngelskstl -
STP.file ERL100/185T-24V open thruster - simplified 3D
CAD FileEngelskstp
ERL100 eVision retract bow/stern thruster 24V
Guide til at navigere i reservedele
Nedenfor ser du det øverste niveau af reservedele til rådighed for dig. Hvis du ønsker en komponent i den præsenterede enhed, skal du klikke på navneetiketten under billedet for at komme til en detaljeret reservedelsliste for den enhed. Hvis der ikke er yderligere reservedele til rådighed, betyder det, at den pågældende enhed skal købes samlet på grund af service- eller installationskrav.
DIN 933 - M10 x 20
DIN 125 - A 10,5

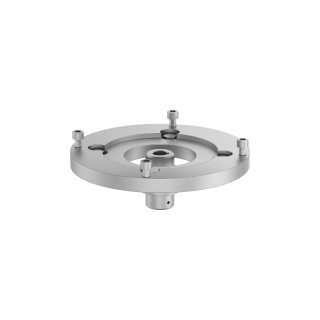

Adapter flange

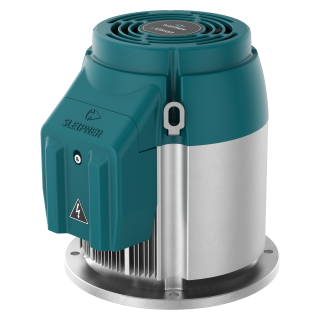

1 M40- 24 V eVision Mseries motor
DIN 912 - M6 x 20
DIN 127 - A 6
Lifting bracket
DIN 6885 - A 6 x 6 x 22
2 Retract mechanical SRV80/100 24V

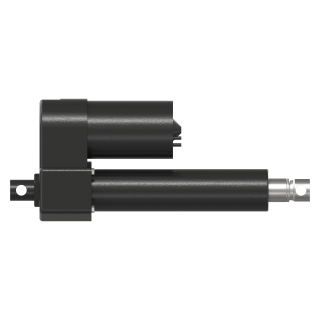

Actuator kit 24V
3 Top Cover 24V assembly
Top Cover eVision
Fan 24V
4 Powercable nut assembly
Nut
Spring washer
Washer
5 Front cover assembly
Bolt
Front Cover
M6 Lock plate
6 Horizontal shaft SRV 185mm
DIN EN ISO 1234 - 3,2x20
Lifting arm complete BB
Packing box
O-ring
Locking nut
Sleeve bearing Ø32 ø28 L20
Seal kit horisontal shafts
Sliding washer
DIN EN ISO 1234 - 3,2x33
Thrust washer
DIN EN ISO 1234 - 3,2x12
Shaft for sensor
7 Adapter water proof SRV
Adaptor for seals SRV sensor
O-ring Ø14x3mm
Composite shaft for SRV sensor
O-ring Ø18x3mm
DIN 125 - A 4,3
ISO 7045 - M4 x 40
ISO 7045 - M4 x 55
8 Vertical shaft SRV 185mm
Bearing seal holder
Lock washer
O-ring
Lock nut
DIN 6912 - M6 x 25
DIN 125 - A 6,4
Tool for Ball bearing mounting
DIN 471 - 25x1,2
Rotary Lip Seal
SKF 2RS1W 61805-2RS1
Bushing Drive Shaft
DIN 6885 - A 5 x 5 x 16

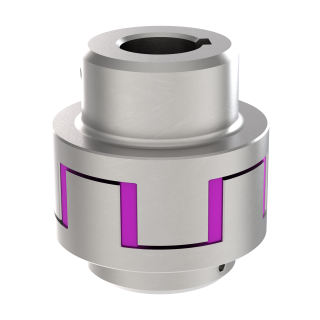

Flexible drive shaft
DIN EN ISO 1234 - 3,2x12

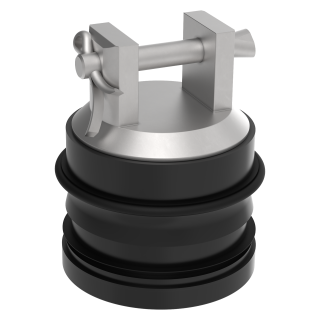

Drive shaft lower link
Locking pin
Bushing SRV joint

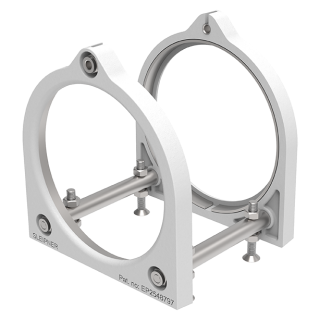

9 Tunnel kit for retract thruster SRV80/100
DIN EN ISO 1234 - 3,2x20
Twist ring
Ø6 x 45,5mm
Drive shaft lower link
DIN EN ISO 1234 - 3,2x12
Bushing SRV joint
Wype Ring Ø28
Turn ring
Tunnel
DIN 912 - M8 x 50
DIN 3771 - 32 x 1,5 - NBR
Sealing holder
Lifting plate
DIN 985 - M8x1,25
Locking pin
10 Anode, aluminium SE60/80/100
Anode, aluminium
Bolt - DIN 6912 - M6 x 16
11 Gearleg SE80/100 w/out propeller
DIN 912 - M8 x 55
DIN 127 - A 8
DIN 125 - A 8,4

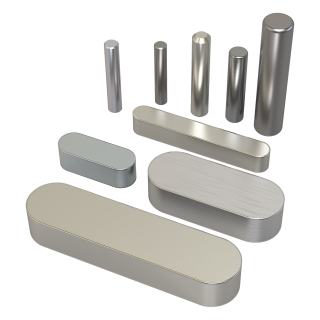

Drive pin
Propeller washer SS2324
DIN 985 - M12x1,75
