Aktuator til Vector Fins™
SPS100e AC Electric Stabilizer Actuator
400-3ph VAC
-
ANY SPEED
Vector Fins™ er det eneste top-præstations stabilisator system til både cruising og opankring. Finnernes konkave form opretholder multilaterale styrke retning, forbedre den stationære position, når et skib ligger for anker. Det unikke design viser sig tydeligt under cruising og under acceleration. Sejltests har bevist at Vector Fins™ er op til 50% mere effective under ankring og under sejlads vil de reducere de ubehagelige rulle bevægelser af et fartøj med op til 95% under cruising.
-
360° INSTALLATION
Designet til at passe i små og udfordrende installations områder, Vector Fins™ unikke kegle aksel design, tillader dig at udnytte pladsen ombord, til installationen af aktuatorer i enhver retning og montere finnerne i den ønskede position.
Varenummer: SPS100E
SPS100E-aktuatoren er drivkraften bag Sleipners Vector Fins™ og leverer præcis stabilisering til større yachter i størrelsen 36–45 meter. Denne kompakte og energieffektive aktuator styrer finnebevægelsen for at reducere rulning og giver en jævn og mere stabil sejlads på havet.
Drevet af 400V (trefaset) AC, tilpasser den kontinuerligt finnenes position direkte ved hjælp af avancerede algoritmer, hvilket sikrer optimal ydeevne selv under de mest udfordrende forhold på havet. Ideel til større yachter, SPS100E tilbyder robust stabilisering og problemfri integration.
Egenskaber
ANY SPEED
Vector Fins™ er det eneste top-præstations stabilisator system til både cruising og opankring. Finnernes konkave form opretholder multilaterale styrke retning, forbedre den stationære position, når et skib ligger for anker. Det unikke design viser sig tydeligt under cruising og under acceleration. Sejltests har bevist at Vector Fins™ er op til 50% mere effective under ankring og under sejlads vil de reducere de ubehagelige rulle bevægelser af et fartøj med op til 95% under cruising.
360° INSTALLATION
Designet til at passe i små og udfordrende installations områder, Vector Fins™ unikke kegle aksel design, tillader dig at udnytte pladsen ombord, til installationen af aktuatorer i enhver retning og montere finnerne i den ønskede position.
| Main power | Value |
|---|---|
| Power supply | 400V AC 3ϕ |
| Electric fin actuator power consumption | Value |
|---|---|
| Peak power per actuator | 14 |
| Features | Value |
|---|---|
| 360° Installation | Ja |
| Any Speed | Ja |
| Patented noise reduction | Ja |
| Plug and play signal cables | Ja |
| 4-fin configuration available | Ja |
| Dynamic position mode | Ja |
| Eco mode | Ja |
| Dock mode | Ja |
| On water service possible | Ja |
| Instant on | Ja |
| Coordinated turn control | Ja |

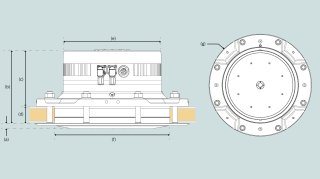

| Dimensions | Value |
|---|---|
| (a) | 23.5mm / 0.93in |
| (b) | 434mm / 17.09in |
| (c) | 286mm / 11.26in |
| (d) | 150mm / 5.91in |
| ØE | 559mm / 22.01in |
| ØF | 629mm / 24.76in |
| ØG | 815mm / 32.09in |
| Ideal vessel integration | Value |
|---|---|
| Typical vessel class | Erhvervsfartøj, Motorbåd |
| Typical vessel size | 36-45m / 118.11-147.64ft |
-
Brochure Electric Vector Fins
Product catalogue & brochuresEngelskpdf -
STP.file SPS100E actuator - simplified 3D
CAD FileEngelskstp -
User Manual, Electric Stabilizers
User ManualEngelskpdf -
User Manual, SPS-E
User ManualEngelskpdf -
PDF.file SPS100E Electric Stabilizer Actuator
Technical drawingEngelskpdf -
PDF.file SPS100E - V5-31 Port stabilizer
Technical drawingEngelskpdf -
DWG.file SPS100E - V5-31 Port stabilizer
Technical drawingEngelskdwg -
PDF.file SPS100E - V5-31 Starboard stabilizer
Technical drawingEngelskpdf -
STP.file SPS100E - V5-31 Port - Stabilizer
CAD FileEngelskstp -
STP.file SPS100E - V5-31 Starboard - Stabilizer
CAD FileEngelskstp -
Design and Installation Planning Guide for eVision Stabilizers
Sales Documentation, Marketing DocumentationEngelskpdf
SPS100e AC Electric Stabilizer Actuator
Guide til at navigere i reservedele
Nedenfor ser du det øverste niveau af reservedele til rådighed for dig. Hvis du ønsker en komponent i den præsenterede enhed, skal du klikke på navneetiketten under billedet for at komme til en detaljeret reservedelsliste for den enhed. Hvis der ikke er yderligere reservedele til rådighed, betyder det, at den pågældende enhed skal købes samlet på grund af service- eller installationskrav.
1 Electric drive unit SPS100/110/120e
DIN 912 - M3 x 6
Position indicator protection ring
O-ring
Position indicator cover
Position indicator arrow
DIN 7991 - M6x25 A4
Breathable vent M12x1,5
Encoder cable kit
Encoder Multiturn SE70
Position indicator shaft - Upper part
DIN 912 - M10 x 55
Nord-lock M10
Connector
HC-COM-BWS-EL-AL - Housing
HC-COM-Q4/2-I-CT-M - Contact insert
KMT5
DIN 625 SKF -6004
DIN 471 - 20 x 1,2
2 Gear drive unit SPS100E
Cylinder head cap screw
HFUC_100_120_2A_GR
O-ring
Cylinder head cap screw
Nord-lock
O-ring
Bolt
Hex Nut
Curved spring washer
Emergency lock sticker
Hexagon socket countersunk screw
BSP gasket
DIN 908 w/ magnet
Cylinder head cap screw
O-ring
O-ring
Double lip seal 320x335x10,8 SPU
Lip Seal 320x330x4,2 SPU
Oil plug
SPSE Ground Bond Wire M10 L=150
Ansvarsfraskrivelse
Sleipners garantier gælder kun, hvis der anvendes originale reservedele. Installatøren har eneansvaret for monteringen af reservedelene. Monter ikke reservedele, medmindre du har fuld viden og kompetence. Hvis reservedelen er monteret forkert, er Sleipner Group ikke ansvarlig for eventuelle skader, der måtte opstå.
Oplysningerne i dokumentet var korrekte på tidspunktet for offentliggørelsen. Sleipner Group påtager sig dog ikke ansvar for eventuelle fejl eller udeladelser. Løbende produktforbedringer kan ændre produktspecifikationerne uden varsel. Sleipner Group kan derfor ikke tage ansvar for eventuelle forskelle mellem produkt og dokument.
Typical power consumption
At anchor complete system (both actuators together)
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 4.0sec | 8.15 | 8.15 | 0.87 |
| 4.5sec | 7.59 | 3.96 | 0.91 |
| 5.0sec | 6.79 | 3.77 | 0.92 |
| 5.5sec | 6.29 | 3.48 | 0.93 |
| 6.0sec | 5.71 | 3.20 | 0.91 |
| 6.5sec | 5.43 | 2.99 | 0.91 |
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 4.0sec | 10.42 | 4.05 | 0.85 |
| 4.5sec | 10.04 | 4.23 | 0.85 |
| 5.0sec | 9.35 | 4.33 | 0.85 |
| 5.5sec | 8.63 | 4.31 | 0.85 |
| 6.0sec | 7.98 | 4.1 | 0.85 |
| 6.5sec | 7.69 | 3.84 | 0.85 |
Peak power per actuator: 14,0kW
Notice:
This depends on many factors, including the boat's roll period, the size of the stabilizer system for the boat, and the sea state. Typically, small to medium waves are the most common conditions to anchor comfortably in.
-
