- SPS60E AC Electric Stabilizer Actuator
Aktuator til Vector Fins™
SPS60E AC Electric Stabilizer Actuator
230-1ph/400-3ph VAC
-
ANY SPEED
Vector Fins™ er det eneste top-præstations stabilisator system til både cruising og opankring. Finnernes konkave form opretholder multilaterale styrke retning, forbedre den stationære position, når et skib ligger for anker. Det unikke design viser sig tydeligt under cruising og under acceleration. Sejltests har bevist at Vector Fins™ er op til 50% mere effective under ankring og under sejlads vil de reducere de ubehagelige rulle bevægelser af et fartøj med op til 95% under cruising.
-
360° INSTALLATION
Designet til at passe i små og udfordrende installations områder, Vector Fins™ unikke kegle aksel design, tillader dig at udnytte pladsen ombord, til installationen af aktuatorer i enhver retning og montere finnerne i den ønskede position.
Varenummer: SPS60E
SPS60E-aktuatoren driver Sleipners Vector Fins™ på store yachter i størrelsen 19–24 meter og sikrer præcis kontrol af finnebevægelsen, der minimerer rulning og giver en jævnere og mere stabil sejlads. Kendt som en af de mest kompakte og energieffektive aktuatorer på markedet, er den designet til nem installation og problemfri integration.
Drevet af 230V (enfaset) eller 400V (trefaset) AC, justerer SPS60E finnenes position direkte med avancerede algoritmer, hvilket gør den til det ideelle valg for store yachter, der kræver højtydende stabilisering i en pladsbesparende udformning.
Egenskaber
ANY SPEED
Vector Fins™ er det eneste top-præstations stabilisator system til både cruising og opankring. Finnernes konkave form opretholder multilaterale styrke retning, forbedre den stationære position, når et skib ligger for anker. Det unikke design viser sig tydeligt under cruising og under acceleration. Sejltests har bevist at Vector Fins™ er op til 50% mere effective under ankring og under sejlads vil de reducere de ubehagelige rulle bevægelser af et fartøj med op til 95% under cruising.
360° INSTALLATION
Designet til at passe i små og udfordrende installations områder, Vector Fins™ unikke kegle aksel design, tillader dig at udnytte pladsen ombord, til installationen af aktuatorer i enhver retning og montere finnerne i den ønskede position.
| Main power | Value |
|---|---|
| Power supply | 230V AC 1ϕ, 400V AC 3ϕ |
| Electric fin actuator power consumption | Value |
|---|---|
| Peak power per actuator | 5.5 |
| Features | Value |
|---|---|
| 360° Installation | Ja |
| Any Speed | Ja |
| Patented noise reduction | Ja |
| Plug and play signal cables | Ja |
| 4-fin configuration available | Ja |
| Dynamic position mode | Ja |
| Eco mode | Ja |
| Dock mode | Ja |
| On water service possible | Ja |
| Instant on | Ja |
| Coordinated turn control | Ja |

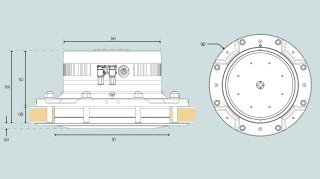

| Dimensions | Value |
|---|---|
| (a) | 16.8mm / 0.66in |
| (b) | 232mm / 9.13in |
| (c) | 175mm / 6.89in |
| (d) | 60mm / 2.36in |
| ØE | 350mm / 13.78in |
| ØF | 408mm / 16.06in |
| ØG | 564mm / 22.20in |
| Ideal vessel integration | Value |
|---|---|
| Typical vessel class | Motorbåd, Erhvervsfartøj |
| Typical vessel size | 19-24m / 62.34-78.74ft |
| Product weight | Value |
|---|---|
| Net weight | 118kg / 260.15lbs |
-
Installation Manual, eVision Stabilizer (SPS60E, SPS80E)
Installation ManualEngelskpdf -
STP.file SPS60E AC - V4-15 Vector fin Starboard - simplified 3D
CAD FileEngelskstp -
STP.file SPS60E AC - V4-15 Vector fin Port - simplified 3D
CAD FileEngelskstp -
Brochure Electric Vector Fins
Product catalogue & brochuresEngelskpdf -
STP.file SPS60E - V3-14 Starboard AC version - simplified
CAD FileEngelskstp -
User Manual, Electric Stabilizers
User ManualEngelskpdf -
STP.file SPS60E V4-12HS Starboard AC version - simplified
CAD FileEngelskstp -
STP.file SPS60E V4-12HS Port AC version - simplified
CAD FileEngelskstp -
Design and Installation Planning Guide for eVision Stabilizers
Sales Documentation, Marketing DocumentationEngelskpdf -
User Manual, SPS-E
User ManualEngelskpdf
SPS60E AC Electric Stabilizer Actuator
Guide til at navigere i reservedele
Nedenfor ser du det øverste niveau af reservedele til rådighed for dig. Hvis du ønsker en komponent i den præsenterede enhed, skal du klikke på navneetiketten under billedet for at komme til en detaljeret reservedelsliste for den enhed. Hvis der ikke er yderligere reservedele til rådighed, betyder det, at den pågældende enhed skal købes samlet på grund af service- eller installationskrav.
1 Electric drive unit SPS60E
DIN 912 - M3 x 6
Position indicator protection ring
O-ring
Position indicator cover
Position indicator arrow
DIN 7991 - M6x20 A4
Breathable vent M12x1,5
Protection top cover painted
Encoder cable kit
Encoder Multiturn SE70
DIN 3771 - 266 x 3
DIN 912 - M10 x 35
Nord-lock M10
Position indicator shaft
KMT 4
DIN 625 SKF -6203
DIN 471 - 17x1 C 75 S
Connector
Connector
2 Gear Drive unit SPS60E
DIN 912 - M10 x 50mm 12.9
Harmonic Drive CSG58 - 120 ratio
DIN 912 - M10 x 25mm A2
Nord-lock M10 A4
DIN 3771 - 214,5 x 3mm - FKM 75-80
DIN 3771 - 307 x 3mm FKM 75-80
DIN 912 - M14 x 35mm 12.9
DIN 934 - M20 A4
DIN 128 - A20 A4
Emergency lock sticker
DIN 7991 - M20x130mm A4
SPSE Ground Bond Wire M10 L=150
Oil plug
BSP gasket
DIN 908 w/ magnet
DIN 3771 - 250 x 3mm FKM 75-80
DIN 3771 - 284 x 3mm - FKM 75-80
DIN 912 - M10 x 45mm A4
Lip seal 200x210x4,2 SPU
Double lip seal Ø200x215x10,8 SPU
Ansvarsfraskrivelse
Sleipners garantier gælder kun, hvis der anvendes originale reservedele. Installatøren har eneansvaret for monteringen af reservedelene. Monter ikke reservedele, medmindre du har fuld viden og kompetence. Hvis reservedelen er monteret forkert, er Sleipner Group ikke ansvarlig for eventuelle skader, der måtte opstå.
Oplysningerne i dokumentet var korrekte på tidspunktet for offentliggørelsen. Sleipner Group påtager sig dog ikke ansvar for eventuelle fejl eller udeladelser. Løbende produktforbedringer kan ændre produktspecifikationerne uden varsel. Sleipner Group kan derfor ikke tage ansvar for eventuelle forskelle mellem produkt og dokument.
Typical power consumption
At anchor complete system (both actuators together)
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 3.0sec | 2.11 | 1.00 | 0.24 |
| 3.5sec | 2.05 | 1.05 | 0.24 |
| 4.0sec | 1.87 | 1.09 | 0.25 |
| 4.5sec | 1.71 | 0.94 | 0.25 |
| 5.0sec | 1.52 | 0.86 | 0.26 |
| 5.5sec | 1.40 | 0.86 | 0.25 |
| 6.0sec | 1.28 | 0.79 | 0.26 |
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 3.0sec | 2.58 | 1.15 | 0.30 |
| 3.5sec | 2.73 | 1.23 | 0.32 |
| 4.0sec | 2.50 | 1.27 | 0.31 |
| 4.5sec | 2.29 | 1.30 | 0.32 |
| 5.0sec | 2.05 | 1.20 | 0.33 |
| 5.5sec | 1.90 | 1.10 | 0.33 |
| 6.0sec | 1.74 | 1.01 | 0.33 |
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 3.0sec | 3.17 | 1.37 | 0.35 |
| 3.5sec | 3.26 | 1.43 | 0.35 |
| 4.0sec | 3.06 | 1.50 | 0.35 |
| 4.5sec | 2.86 | 1.54 | 0.37 |
| 5.0sec | 2.51 | 1.42 | 0.37 |
| 5.5sec | 2.30 | 1.30 | 0.37 |
| 6.0sec | 2.13 | 1.20 | 0.38 |
Peak power per actuator: 5,5kW
Notice:
This depends on many factors, including the boat's roll period, the size of the stabilizer system for the boat, and the sea state. Typically, small to medium waves are the most common conditions to anchor comfortably in.
-
