Aktuator til Vector Fins™
SPS80E AC Electric Stabilizer Actuator
230/400VAC
-
ANY SPEED
Vector Fins™ er det eneste top-præstations stabilisator system til både cruising og opankring. Finnernes konkave form opretholder multilaterale styrke retning, forbedre den stationære position, når et skib ligger for anker. Det unikke design viser sig tydeligt under cruising og under acceleration. Sejltests har bevist at Vector Fins™ er op til 50% mere effective under ankring og under sejlads vil de reducere de ubehagelige rulle bevægelser af et fartøj med op til 95% under cruising.
-
360° INSTALLATION
Designet til at passe i små og udfordrende installations områder, Vector Fins™ unikke kegle aksel design, tillader dig at udnytte pladsen ombord, til installationen af aktuatorer i enhver retning og montere finnerne i den ønskede position.
Varenummer: SPS80E
SPS80E-aktuatoren er drivkraften bag Sleipners Vector Fins™ på yachter i størrelsen 29–38 meter og leverer kraftfuld, direkte stabilisering for at reducere rulning og optimere komforten ombord. Kendt for sin kompakte design og energieffektivitet, integreres SPS80E problemfrit med yachtens systemer og leverer uovertruffen kontrol med minimal pladsbehov.
Drevet af 230V eller 400V (trefaset) AC, justerer SPS80E kontinuerligt finnenes position ved hjælp af avancerede algoritmer for at sikre stabilitet i alle søforhold, hvilket gør den til en ideel løsning for store yachter.
Egenskaber
ANY SPEED
Vector Fins™ er det eneste top-præstations stabilisator system til både cruising og opankring. Finnernes konkave form opretholder multilaterale styrke retning, forbedre den stationære position, når et skib ligger for anker. Det unikke design viser sig tydeligt under cruising og under acceleration. Sejltests har bevist at Vector Fins™ er op til 50% mere effective under ankring og under sejlads vil de reducere de ubehagelige rulle bevægelser af et fartøj med op til 95% under cruising.
360° INSTALLATION
Designet til at passe i små og udfordrende installations områder, Vector Fins™ unikke kegle aksel design, tillader dig at udnytte pladsen ombord, til installationen af aktuatorer i enhver retning og montere finnerne i den ønskede position.
| Main power | Value |
|---|---|
| Power supply | 400V AC 3ϕ, 230V AC 3ϕ |
| Protection standards | Value |
|---|---|
| Ingress protection | IP67 |
| Electric fin actuator power consumption | Value |
|---|---|
| Peak power per actuator kW | 8 |
| Features | Value |
|---|---|
| 360° Installation | Ja |
| Any Speed | Ja |
| Patented noise reduction | Ja |
| Industry leading efficiency | Ja |
| Plug and play signal cables | Ja |
| 4-fin configuration available | Ja |
| Dynamic position mode | Ja |
| Eco mode | Ja |
| Dock mode | Ja |
| On water service possible | Ja |
| Instant on | Ja |
| Coordinated turn control | Ja |

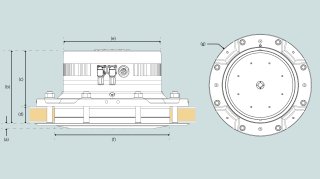

| Dimensions | Value |
|---|---|
| (a) | 20mm / 0in |
| (b) | 349mm / 13in |
| (c) | 247mm / 9in |
| (d) | 105mm / 4in |
| ØE | 475mm / 18in |
| ØF | 537mm / 21in |
| ØG | 705mm / 27in |
| Ideal vessel integration | Value |
|---|---|
| Typical vessel size 4-fin configuration | 45-60 |
| Typical vessel class | Motorbåd, Erhvervsfartøj |
| Typical vessel size | 29-38m / 95-124ft |
| Product weight | Value |
|---|---|
| Net weight | 296kg / 652lbs |
-
Installation Manual, eVision Stabilizer (SPS60E, SPS80E)
Installation ManualEngelskpdf -
Brochure Electric Vector Fins
Product catalogue & brochuresEngelskpdf -
PDF.file SPS80E-V4-26 Vector Fin - Stabilizatore
Technical drawingEngelskpdf -
Design and Installation Planning Guide for eVision Stabilizers
Sales Documentation, Marketing DocumentationEngelskpdf -
User Manual, SPS-E
User ManualEngelskpdf -
User Manual, Electric Stabilizers
User ManualEngelskpdf -
STP.file SPS80E V3-23 Starboard - simplified
CAD FileEngelskstp -
STP.file SPS80E V3-23 Port - simplified
CAD FileEngelskstp -
STP.file SPS80E V4-21HS Portboard - simplified
CAD FileEngelskstp -
STP.file SPS80E V4-21HS Starboard - simplified
CAD FileEngelskstp -
STP.file SPS80E V4-26 Portboard - simplified
CAD FileEngelskstp -
STP.file SPS80E V4-26 Starboard - simplified
CAD FileEngelskstp
SPS80E AC Electric Stabilizer Actuator
Guide til at navigere i reservedele
Nedenfor ser du det øverste niveau af reservedele til rådighed for dig. Hvis du ønsker en komponent i den præsenterede enhed, skal du klikke på navneetiketten under billedet for at komme til en detaljeret reservedelsliste for den enhed. Hvis der ikke er yderligere reservedele til rådighed, betyder det, at den pågældende enhed skal købes samlet på grund af service- eller installationskrav.
1 Electric Drive unit SPS80E/SPS90E
DIN 912 - M3 x 6mm A2
Position indicator protection ring
O-ring
Position indicator cover
Position indicator arrow
DIN 7991 - M6x25 A4
Breathable vent M12x1,5
Encoder cable kit
Encoder Multiturn SE70
O-ring
Position indicator shaft
DIN 912 - M10 x 50 A2
Nord-lock M10 A4
DIN 471 - 17x1 C 75 S
DIN 625 SKF -6203
KMT 4
Connector
Connector
2 Gear Drive unit SPS80E
DIN 912 - M10 x 60
Harmonic Drive HFUC80 - 80 ratio (Matr. no.1060864 (PL))
DIN 3771 - 284 x 3 - FKM 75-80
DIN 912 - M10 x 40mm A2
Nord-lock M10
O-ring
DIN 912 - M16 x 45mm 12.9
DIN 934 - M20
DIN 128 - A20
Emergency lock sticker
M24 Hexagon socket countersunk screw
SPSE Ground Bond Wire M10 L=150
Oil plug
BSP gasket
DIN 908 w/ magnet
Lip seal Ø280x290x4,2 SPU
Double lip seal Ø280x295x10,8 SPU
O-ring
O-ring
DIN 912 - M10 x 45 A4
Ansvarsfraskrivelse
Sleipners garantier gælder kun, hvis der anvendes originale reservedele. Installatøren har eneansvaret for monteringen af reservedelene. Monter ikke reservedele, medmindre du har fuld viden og kompetence. Hvis reservedelen er monteret forkert, er Sleipner Group ikke ansvarlig for eventuelle skader, der måtte opstå.
Oplysningerne i dokumentet var korrekte på tidspunktet for offentliggørelsen. Sleipner Group påtager sig dog ikke ansvar for eventuelle fejl eller udeladelser. Løbende produktforbedringer kan ændre produktspecifikationerne uden varsel. Sleipner Group kan derfor ikke tage ansvar for eventuelle forskelle mellem produkt og dokument.
Typical average power consumption
At anchor complete system (both actuators together)
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 4.0sec | 5.86 | 2.59 | 0.46 |
| 4.5sec | 5.56 | 2.68 | 0.48 |
| 5.0sec | 4.89 | 2.56 | 0.48 |
| 5.5sec | 4.48 | 2.36 | 0.48 |
| 6.0sec | 4.11 | 2.17 | 0.49 |
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 3.5sec | 6.4 | 2.4 | 0.47 |
| 4.0sec | 6.3 | 2.5 | 0.47 |
| 4.5sec | 6 | 2.6 | 0.47 |
| 5.0sec | 5.3 | 2.6 | 0.47 |
| 5.5sec | 4.9 | 2.4 | 0.47 |
| 6.0sec | 4.5 | 2.3 | 0.47 |
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 3.5sec | 7.04 | 2.68 | 0.47 |
| 4.0sec | 6.76 | 2.73 | 0.46 |
| 4.5sec | 6.32 | 2.84 | 0.48 |
| 5.0sec | 5.70 | 2.81 | 0.48 |
| 5.5sec | 5.28 | 2.66 | 0.49 |
| 6.0sec | 4.83 | 2.44 | 0.49 |
| 6.5sec | 4.59 | 2.28 | 0.48 |
Peak power per actuator: 8.0kW
Notice:
This depends on many factors, including the boat's roll period, the size of the stabilizer system for the boat, and the sea state. Typically, small to medium waves are the most common conditions to anchor comfortably in.
-
