Bov- og hækthruster
SRHP650 retract thruster hydraulic BA56
650kg thrust, 56cm³
-
PRO - VARIABLE SPEED CONTROL
Et PRO™ thruster system giver dig mulighed for, udelukkende at bruge den nødvendige kraft for at fuldføre din manøvre. Den variable hastighedskontrol eliminere samtidig støjen væsentligt i forhold til on/off thrustere.
Med en dual installation (bov og hæk), får du også den praktiske hold-funktion, giver dig sæt og ret mulighed for selv at styre trykket fra thrusteren.
-
PATENTED DESIGN
Sleipner reinvestere altid i viderudvikling og tilbyder den seneste teknologi i marine fremskridt. Patenterede produkter er revolutionerede one-of-a-kind designs tilgængelige og solgt eksklusivt af Sleipner.
-
S-LINK™
S-Link™ er et CAN-baseret kontrol system som bruges til kommunikation mellem Sleipner produkter installeret i et fartøj.
- Kompakt og vandtæt stik
- Indtastet og farvekodet konnektorer for at sikre korrekt og nem installation
- Forskellige kabel længder, forlængere og T-konnektore gør systemet fleksibelt og nemt at installere
-
FLEXIBLE COUPLING
Den fleksible kobling beskytter produktes drivaksel mod kompensationer for forskydning mellem drivstang fra motorenhed og gearleg.
-
TWIN COUNTER-ROTATING PROPELLERS
Modsat roterende propeller giver den kraftigste tryk for en god præstation i et minimal tunnel diameter. Dette system er brugt i vores større thrustere med maximum kraft. Vores modsat roterende propel systemer er fortrukket af ledende bådebyggere i luksus yachts.
Varenummer: SRHP650/386TC-BA56
SRHP650 er en potent nedfældbar bovpropeller skabt til en række forskellige typer fartøjer—fra store sejlbåde til luksusyachter og hurtige passagerfærger. Takket være et integreret system for proportional tryk kraft, er installationen af SRHP650 både enkel og problemfri.
Den er bygget med et patenteret gearben optimeret til hydrodynamik og kan levere imponerende tryk kraft på op til 650 kg.
Nøglefunktioner:
- Op til 650 kg tryk kraft.
- Variabel montering.
- Unikt og patenteret design.
- Dobbelt tunnel-låsesystem for bedre sikkerhed.
Egenskaber
PRO - VARIABLE SPEED CONTROL
Et PRO™ thruster system giver dig mulighed for, udelukkende at bruge den nødvendige kraft for at fuldføre din manøvre. Den variable hastighedskontrol eliminere samtidig støjen væsentligt i forhold til on/off thrustere.
Med en dual installation (bov og hæk), får du også den praktiske hold-funktion, giver dig sæt og ret mulighed for selv at styre trykket fra thrusteren.
PATENTED DESIGN
Sleipner reinvestere altid i viderudvikling og tilbyder den seneste teknologi i marine fremskridt. Patenterede produkter er revolutionerede one-of-a-kind designs tilgængelige og solgt eksklusivt af Sleipner.
S-LINK™
S-Link™ er et CAN-baseret kontrol system som bruges til kommunikation mellem Sleipner produkter installeret i et fartøj.
- Kompakt og vandtæt stik
- Indtastet og farvekodet konnektorer for at sikre korrekt og nem installation
- Forskellige kabel længder, forlængere og T-konnektore gør systemet fleksibelt og nemt at installere
FLEXIBLE COUPLING
Den fleksible kobling beskytter produktes drivaksel mod kompensationer for forskydning mellem drivstang fra motorenhed og gearleg.
TWIN COUNTER-ROTATING PROPELLERS
Modsat roterende propeller giver den kraftigste tryk for en god præstation i et minimal tunnel diameter. Dette system er brugt i vores større thrustere med maximum kraft. Vores modsat roterende propel systemer er fortrukket af ledende bådebyggere i luksus yachts.
| Main power | Value |
|---|---|
| Power supply | Hydraulisk |
| System controller power | Value |
|---|---|
| Nominal voltage system controller | 24V DC |
| Recommended fuse rating system controller | 30A |
| Alarms | Value |
|---|---|
| Alarm notification | Via the product's control device |
| Thrust ratings | Value |
|---|---|
| Heavy duty thrust, nominal | 500kg / 1102lbs |
| Light duty thrust, nominal | 650kg / 1433lbs |
| Features | Value |
|---|---|
| Q-Propeller | Nej |
| Twin Propellers | Nej |
| Twin Counter Rotating Propellers | Ja |
| Gravity Feed Lubrication | Nej |
| Sealed Drive Lubrication | Nej |
| Galvanic Separation | Nej |
| IP - Ignition Protection | Nej |
| Variable Speed Control | Ja |
| S-Link | Ja |
| Overheat Protection | Nej |
| Flexible Coupling | Ja |
| Safe Start-Up / Child safety | Nej |
| Quick Stop | Nej |
| At Sea Gear Leg Oil Service | Nej |
| Hold Thrust | Nej |
| Patented Design | Ja |
| Physical properties | Value |
|---|---|
| Motor description | BA56 |

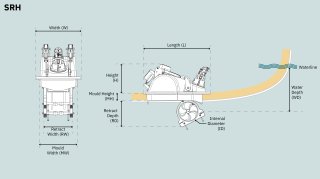

| Dimensions | Value |
|---|---|
| (H) Højde | 587mm / 23.11in |
| (L) Længde | 1340mm / 52.76in |
| (W) Bredde | 800mm / 31.50in |
| (ID) Indv diameter | 386mm / 15.20in |
| (WD min.) Minimum Water Depth | 386mm / 15.20in |
| (T min.) Minimum tykkelse af tunnelvæg | 10mm / 0.39in |
| (T max.) Maksimum tykkelse af tunnelvæg | 15mm / 0.59in |
| (RD) Retract dybde | 355mm / 13.98in |
| (RW) Retract bredde | 548mm / 21.57in |
| (MW) Indstøbningsbredde | 651mm / 25.63in |
| (MH) Indstøbningshøjde | 148mm / 5.83in |
| Installation capability | Value |
|---|---|
| Stævnmontering | Ja |
| Agtermontering | Ja |
| Retract montering | Ja |
| Ekstern montering | Nej |
| Tunnel kapacitet | Nej |
| Port specifications | Value |
|---|---|
| Port A/B | 3/4'' 6000 PSI SAE J518/ISO6162 Code 62 |
| Port thread | 3/8'' UNC-2B 21 deep |
| Drain port | 3/4'' - 16 UNF |
| Flow rates | Value |
|---|---|
| 60% Flow rate | 105L/min |
| 80% Flow rate | 121L/min |
| 100% Flow rate | 136L/min |
| Pressure rates | Value |
|---|---|
| 60% Pressure rate | 134Bar |
| 80% Pressure rate | 178Bar |
| 100% Pressure rate | 223Bar |
| Ideal vessel integration | Value |
|---|---|
| Typical vessel class | Motorbåd, Sejlbåd |
| Typical vessel size | 25-46m / 82-151ft |
| Product weight | Value |
|---|---|
| Net weight | 300kg / 661.39lbs |
-
DNV Type Approval Tunnel thruster
Product Specification Sheets, Conformity CertificateEngelskpdf -
Installation Manual, SRH (650)
Installation ManualEngelskpdf -
Service, Maintenance & Support, Legacy Fault Codes
Service, Maintenance and SupportEngelskpdf -
User Manual, SRHP-650
User ManualEngelskpdf -
Approval in Principle DNV SR Ø386 housing
Conformity CertificateEngelskpdf -
Safety and precautions manual Thrusters system
Safety and PrecautionsEngelskpdf -
SRHP650/386TC Open
CAD FileEngelskstp -
SRHP650/386TC Closed
CAD FileEngelskstp
SRHP650 retract thruster hydraulic BA56
Guide til at navigere i reservedele
Nedenfor ser du det øverste niveau af reservedele til rådighed for dig. Hvis du ønsker en komponent i den præsenterede enhed, skal du klikke på navneetiketten under billedet for at komme til en detaljeret reservedelsliste for den enhed. Hvis der ikke er yderligere reservedele til rådighed, betyder det, at den pågældende enhed skal købes samlet på grund af service- eller installationskrav.
DIN 933 - M12 x 45
DIN 127 - A 12
DIN 125 - A 13
Kits
-
SM902754 50 1180 A
1 Retract mechanical
Centa str.12,std.60

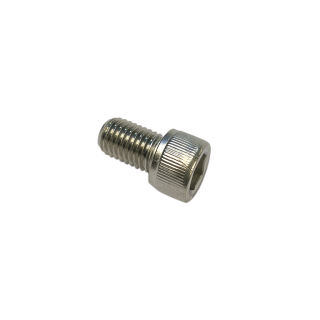

Cylinder head cap screw
Motor bracket kit
Spring

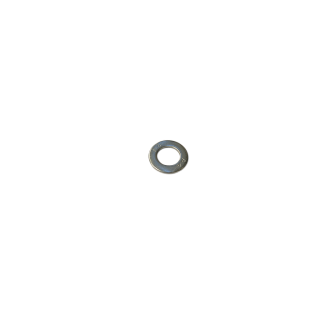

Flat washer without chamfer
Cylinder head cap screw
Pretension ring
Upper drive shaft kit
Control unit
Lift actuator kit
Bevel pin
Actuator tip kit
Upper drive shaft scraper ring
Hex socket flat countersunk head screw
Dog clutch kit

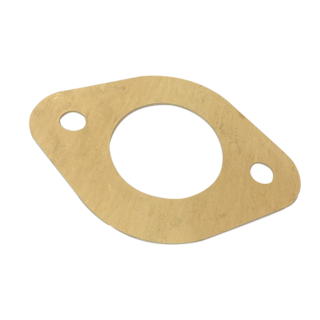

BSP gasket
DIN 908 w/ magnet
Lower drive shaft kit
Lifting arm kit
Twist ring kit

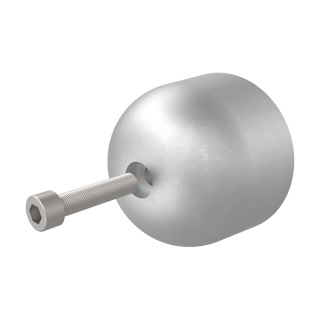

Anode kit
Tunnel
Rotary Shaft Lip Seal
Sliding washer
Arm tunnel lock
Rubber pad kit
Plate for tunnel lock
Flat washer without chamfer
Hex jam nut
Locking bolt Ø12
Lock actuator kit
2 Gearleg SH550 w/out propeller
DIN 933 - M16 x 100
Split spring washer
Låsemutter hals
O-ring 64,6x2,4
Lip seal, 35 x 47 x 7
DIN 3760 - A - 30 x 47 x 7 NBR Steel
Tetnings lokk
DIN 7991 - M3x8 A4
Hex lock nut
Ansvarsfraskrivelse
Sleipners garantier gælder kun, hvis der anvendes originale reservedele. Installatøren har eneansvaret for monteringen af reservedelene. Monter ikke reservedele, medmindre du har fuld viden og kompetence. Hvis reservedelen er monteret forkert, er Sleipner Group ikke ansvarlig for eventuelle skader, der måtte opstå.
Oplysningerne i dokumentet var korrekte på tidspunktet for offentliggørelsen. Sleipner Group påtager sig dog ikke ansvar for eventuelle fejl eller udeladelser. Løbende produktforbedringer kan ændre produktspecifikationerne uden varsel. Sleipner Group kan derfor ikke tage ansvar for eventuelle forskelle mellem produkt og dokument.
-
